Échangeur de chaleur à plaques pour l'eau glacée
Présentation du produit
L'échangeur de chaleur à plaques se compose d'un ensemble de plaques métalliques, avec quatre trous d'angle pour les fluides chauds et froids. Une fois assemblées, la plaque A et la plaque B disposées en alternance entre les plaques pour former un canal à mailles, le joint pour sceller les fluides chauds et froids dans l'échangeur de chaleur, mais également une séparation raisonnable des fluides chauds et froids mais non mélangés. Dans le canal à l'intérieur du flux de fluides chauds et froids à intervalles, peut être à contre-courant ou en aval selon les besoins, dans le processus d'écoulement du côté froid du milieu peut être le côté chaud du milieu pour évacuer la chaleur pour obtenir l'effet de refroidissement .
Conception et sélections de matériaux
Pour diverses applications et exigences, nous fournissons de nombreux types de matériaux.
Voici une simple fiche de matériel commun à titre de référence.
Sélection des matériaux | ||
Matériau de la plaque | SUS304, SUS316L, SMO254, Ti, Ni, Hastelloy |  |
| Matériau du joint | NBR, HNBR, EPDM, Viton/Flurocaoutchouc, Chloroprène, Caoutchouc en silicone |  |
| Matériau du cadre | Acier au carbone, Acier inoxydable |  |
| *Pour des besoins spécifiques, veuillez nous contacter pour confirmation | ||
Applications

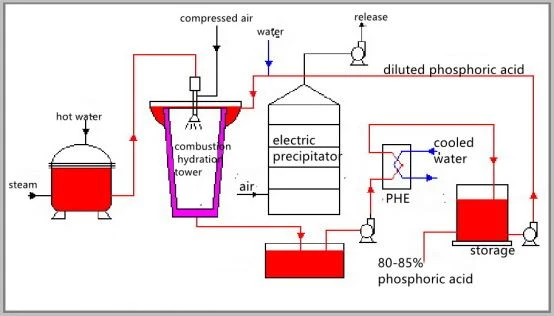

L'échangeur de chaleur à plaques pour l'eau glacée dans le système d'application d'acide phosphorique thermique.
Conception et sélection du type
▲ Le type de plaque doit être déterminé en fonction des besoins réels de l'occasion d'échange de chaleur.
▲ Dans le cas d'un grand débit et d'une faible chute de pression, le type de plaque à faible résistance doit être sélectionné, sinon le type de plaque à grande résistance doit être sélectionné.
▲ En fonction de la pression et de la température du fluide, déterminez s'il faut choisir un type détachable ou un type brasé.
▲ Lors de la détermination du type de plaque, il est déconseillé de choisir une plaque avec une surface de placage trop petite, afin d'éviter un trop grand nombre de plaques, un faible débit entre les plaques et un faible coefficient de transfert de chaleur. Ce problème devrait faire l'objet d'une plus grande attention pour les échangeurs de chaleur plus grands.
